工作原理

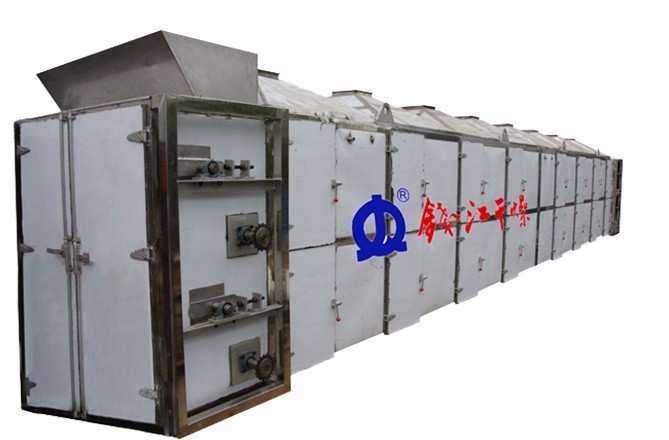

DW系列多層帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點， 對脫水濾餅類的膏狀物料， 需經造?；蛑瞥蓷l狀后方可干燥。
產品特點
DW系列多層帶式干燥機適用于大規模生產干燥速率較低的難干燥物料，設備結構緊湊，占地面積小，操作簡單，維護方便、運行穩定?？筛鶕?jù)物料的干燥特性設計成不同的熱風循環干燥形式，是熱風循環烘箱的延伸和改進，廣泛應用于冶金助劑、化工、食品、包裝等領域。隨著企業技術進步，產品技術含量的提高，多層帶式干燥機已具備滿足大生產、多元化、集中控制、連續生產的能力。具有高效、節能、易于管理的優勢。

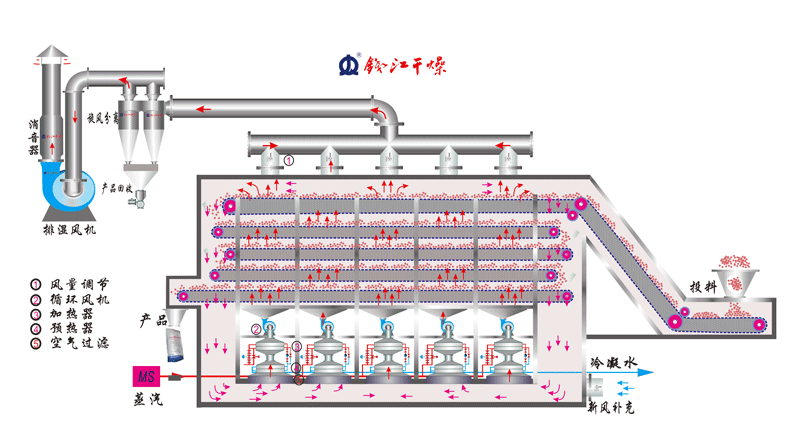

工藝流程
表1 DW型九層干燥機基本參數
| 型 號 | 單位 | DW9-1.2-6.4 | DW9-1.2-8 | DW9-1.6-10 | DW9-1.6-12 | DW9-2-16 | DW9-2-20 |
| 帶 寬 | m | 1.2 | 1.6 | 2 | |||
| 干燥段長 | m | 6.4 | 8 | 12 | 16 | 20 | 24 |
| 鋪料厚 | mm | 30～50 | |||||
| 使用溫度 | ℃ | 50～80 | |||||
| 蒸汽壓力 | mPa | 0.2-0.5 | |||||
| 水分蒸發量 | kg/h | 150～260 | 180～315 | 290～500 | 350～610 | 570～1000 | 720～1250 |
| 耗用蒸汽 | ≤2kg蒸汽/蒸發1Kg水（對于蔬菜及中藥飲片） | ||||||
| 總功率 | kw | 33 | 42 | 70.5 | 84.5 | 142 | 176 |
| 外形尺寸 （l×b×h） | m | 9.5×1.8×5.7 | 11×1.8×5.7 | 13×2.2×5.7 | 15×2.2×5.7 | 19×2.6×5.7 | 23×2.6×5.7 |
| 重量 | kg | 13000 | 16500 | 27350 | 32800 | 54800 | 68500 |
| 注：水分蒸發量以黃氏為蒸發介質。 | |||||||
| 注：水分蒸發量以黃氏為蒸發介質。 | |||||||
表2 DW型七層干燥機基本參數
| 型 號 | 單位 | DW7-1.2-8 | DW7-1.2-10 | DW7-1.6-8 | DW7-1.6-10 | DW7-2-8 | DW7-2-10 |
| 帶 寬 | m | 1.2 | 1.6 | 2 | |||
| 干燥段長 | m | 8 | 10 | 8 | 10 | 8 | 10 |
| 鋪料厚 | mm | 10～50 | |||||
| 使用溫度 | ℃ | 50～120 | |||||
| 蒸汽壓力 | mPa | 0.2-0.5 | |||||
| 水分蒸發量 | kg/h | 120～300 | 160～400 | 150～375 | 190～475 | 200～500 | 240～600 |
| 耗用蒸汽 | ≤2kg蒸汽/蒸發1Kg水（對于蔬菜及中藥飲片） | ||||||
| 總功率 | kw | 27 | 27 | 40.5 | 40.5 | 40.5 | 49 |
| 外形尺寸 （l×b×h） | m | 11×1.6×3.5 | 12.5×1.6×3.5 | 11×2.0×3.5 | 12.5×2.0×3.5 | 11×2.4×3.5 | 12.5×2.4×3.5 |
| 重量 | kg | 4800 | 5780 | 5400 | 6550 | 6350 | 7800 |
| 注：水分蒸發量以黃氏為蒸發介質。 | |||||||
表3 DW型五層干燥機基本參數
| 型 號 | 單位 | DW-5-1.2-8 | DW-5-1.2-10 | DW-5-1.6-8 | DW-5-1.6-10 | DW-5-2-8 | DW-5-2-10 |
| 帶 寬 | m | 1.2 | 1.6 | 2 | |||
| 干燥段長 | m | 8 | 10 | 8 | 10 | 8 | 10 |
| 鋪料厚 | mm | 10～50 | |||||
| 使用溫度 | ℃ | 50～120 | |||||
| 蒸汽壓力 | mPa | 0.2～0.5 | |||||
| 水分蒸發量 | kg/h | 100～250 | 120～350 | 110～320 | 140～400 | 150～450 | 200～550 |
| 耗用蒸汽 | ≤2Kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片） | ||||||
| 總功率 | kw | 21.2 | 21.2 | 21.2 | 22.7 | 22.7 | 22.7 |
| 外形尺寸 （l×b×h） | m | 11×1.6×2.7 | 12.5×1.6×2.7 | 11×2.0×2.7 | 12.5×2.0×2.7 | 11×2.4×2.7 | 12.5×2.4×2.7 |
| 重量 | kg | 3800 | 4780 | 4400 | 5550 | 5350 | 6800 |
| 注：水分蒸發量以黃氏為蒸發介質。 | |||||||
表4 DW型三層干燥機基本參數
| 型 號 | 單位 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-10 |
| 帶 寬 | m | 1.2 | 1.6 | 2 | |||
| 干燥段長 | m | 8 | 10 | 8 | 10 | 8 | 10 |
| 鋪料厚 | mm | 10～50 | |||||
| 使用溫度 | ℃ | 50～120 | |||||
| 蒸汽壓力 | mPa | 0.2～0.5 | |||||
| 水分蒸發量 | kg/h | 80～220 | 100～320 | 90～300 | 120～380 | 130～400 | 180～500 |
| 耗用蒸汽 | ≤2kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片） | ||||||
| 總功率 | kw | 21.2 | 21.2 | 21.2 | 22.7 | 22.7 | 22.7 |
| 外形尺寸 （l×b×h） | m | 11×1.6×2 | 12.5×1.6×2 | 11×2.0×2 | 12.5×2.0×2 | 11×2.4×2 | 12.5×2.4×2 |
| 重量 kg | kg | 3000 | 4000 | 4400 | 4550 | 4300 | 6000 |
| 注：水分蒸發量以黃氏為蒸發介質。 | |||||||
